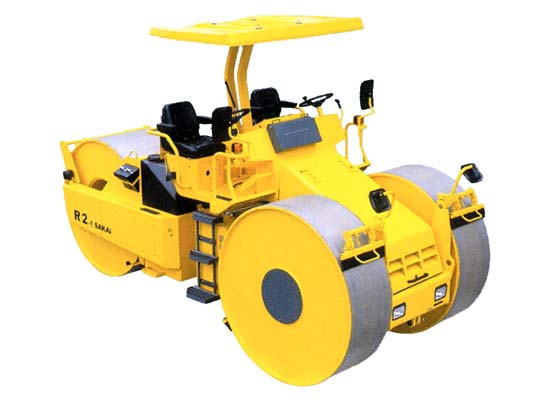

모델 : R2-1 /H-1 /B-1 /V-1
| 형식 |
R2-1 |
R2H-1 |
R2B-1 |
R2V-1 |
| 중량 |
운전 질량 (kg) |
9,980 |
14,030 |
11,880 |
11,230 |
| 기계 질량 (kg) |
9,300 |
13,350 |
11,200 |
10,550 |
| 운전 질량 배분 전륜 (kg) |
4,880 |
6,820 |
5,660 |
5,330 |
| 운전 질량 배분 후륜 (kg) |
5,100 |
7,210 |
6,220 |
5,900 |
| 기계 배분 질량 전륜 (kg) |
4,650 |
6,590 |
5,430 |
5,100 |
| 기계 배분 질량 후륜(kg) |
4,650 |
6,760 |
5,770 |
5,450 |
| 선압 |
운전 질량 시 전륜 N(kgf)/cm |
434(44.4) |
608(62.0) |
504(51.5) |
475(48.5) |
| 운전 질량 시 후륜 N(kgf)/cm |
454(46.4) |
642(65.5) |
554(56.5) |
526(53.6) |
| 기계 질량 시 전륜 N(kgf)/cm |
414(42.3) |
587(59.9) |
484(49.4) |
454(46.4) |
| 기계 질량 시 후륜 N(kgf)/cm |
414(42.3) |
602(61.5) |
514(52.5) |
486(49.5) |

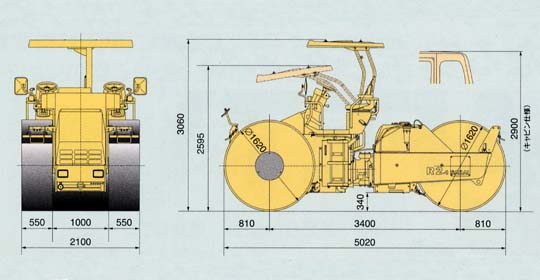

| 치수 |
전체 길이 (mm) |
5,020 |
| 전폭 (mm) |
2,100 |
2,220 |
| 전체 길이 (mm) |
3,060(캐빈（cabin） 사양 2,900) |
| 축거 (mm) |
3,400 |
| 앞바퀴(지름×폭) (mm) |
1,620×550 |
| 뒷바퀴(지름×폭) (mm) |
1,620×1,100 |
1,620×1,100 |
1,620×550×2
|
1,620×1,100 |
| 최저 지상 고 (mm) |
340 |
255 |
340 |
340 |
| 성능 |
주행 속도 (km/h) |
0－16 |
| 최소 회전 반경 (m) |
6.3 |
| 등판 능력 (도) |
25 |
17 |
20 |
22 |
| 탬핑 폭 (mm) |
2,100 |
| 오버랩（overlap） 양 (mm) |
50 |
| 기진력 KN(kgf) |
- |
- |
- |
22.7(2,300)×2 |
| 기진삭 Hz(vpm) |
- |
- |
- |
53.3(3,200) |
| 기관 |
기관 |
히노 ”W04D-H” 디젤 엔진（diesel-engine） |
| 총 행정 용적 (L) |
4.009 |
| 규격 출력 kW(PS/min-1 ) |
56(76)/2,050 |
| 장치 |
주행 전달 장치 |
정 유압 변속 식 |
| 제동 장치 |
정 유압 브레이크（brake），기계식 습식 다판 |
| 조향 장치 |
유압식（아치큐레토 방식） |
| 살수 장치 |
압송 식(전동 펌프（pump）) |
| 용량 |
연료 탱크（tank） (L) |
120 |
| 살수 탱크（tank） (L) |
680 |
