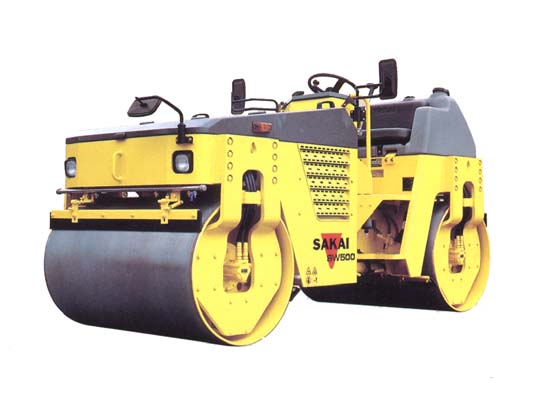

모델
: SW500
| 형식 |
SW500-1 |
| 운전 실량 (kg) |
4,000 |
| 기계 질량 (kg) |
3,680 |
|
질량 배분 |
운전 질량 전륜／후륜 (kg) |
1,970/2,030 |
| 기계 질량 전륜／후륜 (kg) |
1,970/1,710 |
|
선압 |
운전 질량 전륜／후륜 N(kgf)/cm |
149(15.2)/154(15.7) |
| 기계 질량 전륜／후륜 N(kgf)cm |
149(15.2)/129(13.2) |
|
기진 성능 |
기진력 kN(kgf) |
24.5(2,500)×2 |
| 진동 삭 Hz(vpm) |
55(3,300) |
주행 속도
（전후진 등속） km/h |
１ 단계：0∼7.2
２ 단계：0∼13.0 |
| 최소 회전 반경 (m) |
4.3 |
| 등판 능력 (도) |
26 |
|

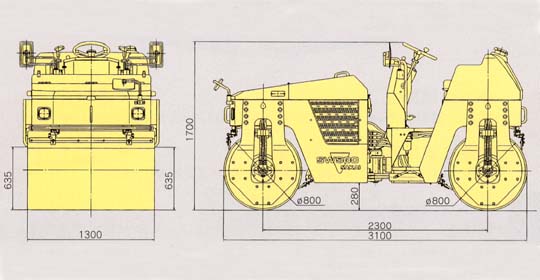

치수 |
전체 길이×전폭×전체 길이 (mm) |
3,100×1,390×1,700 |
| 축거 (mm) |
2,300 |
| 탬핑 폭 (mm) |
1,300 |
| 커브（curve） 클리어런스 |
635 |
| 최저 지상 고 (mm) |
280 |
|
기관 |
명칭 |
이스지·”4LB1” |
| 형식 |
４ 사이클（cycle），수냉 머리 위 변，직렬 와류실식 디젤 엔진（diesel） |
| 총 행정 용적 리터（litre）(cc) |
1.5(1,499) |
| 규격 출력 kW(PS)/rpm |
22.1(30)/2,500 |
|
동력 전달 장치 |
변속기／변속 단삭 |
정 유압 변속기／２단 전환 및정 유압에 의한 무단 변속 |
| 역전 장치 |
가변 용량형 유압 펌프（pump）의 유 토출 방향의 변환에 의한다 |
| 종 감속기 |
유성 기어 식 |
|
기진 장치 |
동력 전달 |
정유압식 |
| 기진기 |
１축 편심 |
| 장착 위치 |
전륜 및 후륜의 동 내부 |
|
차륜 장치 |
용도 |
전륜，후륜：진동 및 구동륜 |
| 전륜 치수 직경×폭 (mm) |
800×1,300 |
| 후륜 치수 직경×폭(mm) |
800×1,300 |
| 지지 방식 |
방진 고무（rubber） |
|
제어 장치 |
주브레이크(brake) |
정 유압 브레이크（brake），기계식 습식 다판 브레이크（brake） |
| 주차 브레이크（brake） |
기계식 습식 다판 브레이크（brake） |
| 조향 장치 |
아치큐레토 방식，유압식 |
| 살수 장치 |
압송 식 |
|
물기름류의 용량 |
연료 탱크（tank） |
52 리터（litre） |
| 살수 용수 탱크（tank） |
320 리터（litre） |
