건설기계 SAKAI 로라장비

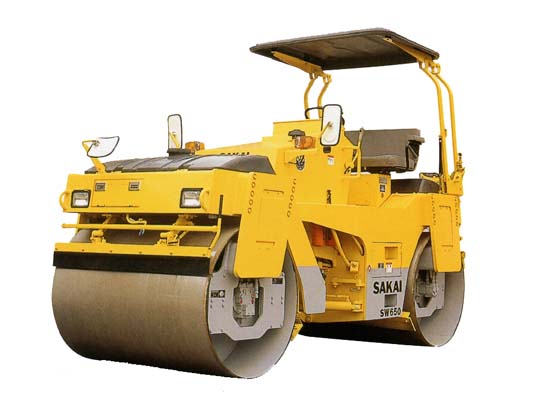

모델 : SW650/VS

형식		SW650 （표준 형）	SW650VS （가변 진폭 형）
운전 질량 (kg)		7,100	7,200
기계 질량 (kg)		6,500	6,600
배분 중량	운전 질량 F/R (kg)	3,400/3,700	3,450/3,750
	기계 질량 F/R (kg)	3,100/3,400	3,150/3,450
정선압	운전 질량 F/R N/cm(kgl/cm)	226/245(23.0/25.0)	228/248(23.3/25.3)
	기계 질량 F/R N/cm(kgl/cm)	205/226(20.9/23.0)	209/228(21.3/23.3)
기진 성능	기진력 L/H kN(kgf)	37/69(3,750/7,000)	9.8∼68.8(1,000∼7,000)
	진동 삭 Hz(vpm)	52(3,100)
주행성 능	주행 속도(전후진 등속) km/h	0-4,0-7,0-11
	최소 회전 반경 (m)	4.8
	등판 능력 (도)	19

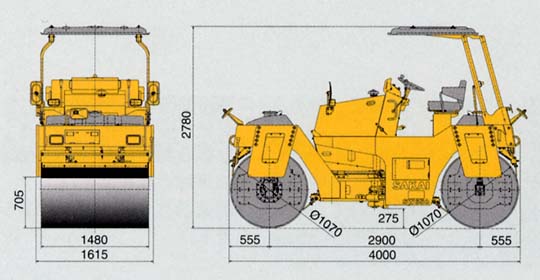

치수	전체 길이×전폭×전체 길이(mm)	4,000×1,615×2,780
	축거(mm)	2,900
	탬핑 폭 (mm)	1,480
	커브（curve） 클리어런스	705
	최저 지상 고 (mm)	275
기관	명칭	히노"W04D-H"디젤 엔진（diesel-engine）
	형식	수냉 4 사이클（cycle） 직렬 립형직분식
	총 행정 용적 (cc)	4.0 리터（litre）(4.009)
	규격 출력 kW(PS)/rpm	56(76)/2.050
동력 전달 장치	변속기	정 유압 변속기
	변속 단삭	３단 전환 및정 유압에 의한 무단 변속
	종 감속기	유성 기어
기진 장치	동력 전달	정유압식
	기진기	１축 편심 가변 식	１축 편심 ５단 가변 식
	장치 위치	전륜 및 후륜의 동 내부
차륜 장치	용도	전륜：진동 및 구동　후륜：진동 및 구동
	전륜 치수(지름×폭) (mm)	1,070×1,480
	후륜 치수(지름×폭) (mm)	1,070×1,480
브레이크（brake） 장치		기계식 습식 다판식
조향 장치		아치큐레토 식（요동 병용），유압식
살수 장치		압송 식
물·기름류의 용량	연료 탱크（tank）	145 리터（litre）
	살수 용수 탱크（tank）	300×2 리터（litre）


■소회전이 잘 듣습니다 마카담보다(부터) 최소 회전 반경이 작기 때문에 소회전이 잘 듣고 좁은 현장에도 대응합니다．	■사이드（side） 전압시에도 롤（roll） 단을 보면서 안전 작업 SW는 운전석이 벤치（bench） 시트（sheet）가 되어 있기 때문에 좌우의 양사이드(side)의 롤（roll） 단을 보면서 작업이 할 수 있습니다．	■탬핑 힘도 높다 진동의 동선압에 의하고 높은 탬핑 힘을 얻어집니다．


■안전 시야에 ，안심 운전 전후의 시야도 유럽 안전 기준(1m×1m)을 클리어（clear） 하여，안전 시야도 양호．또 운전석이 뒷 부분 차체에 있기 때문에 ，전후진 모두 운전 감각이 자연스러운 인거 일체에 느끼기 때문에 운전한 것이 보다(부터) (상냥하다)쉽다 옵니다．	■좁은 작업 현장에 넣습니다 거폭이 좁은 부분，포장 현장의 범위가 넓어지고 가동률도 높아집니다．
	■포장의 품질 정밀도를 높인 좁은 길（trail） 진동을 채용 SW의 진동은 고저 2 단계，연속，자동과 현장에 합쳐서 수동식으로 선택할 수 있습니다．좁은 길（trail） 진동은 ，SW의 진동 모드（mode）의 １개에 전진의 때에 후륜만이 진동하고，역으로 후진의 때로는 전륜만이 진동한 진동 모드（mode）입니다． 이 진동 모드（mode）를 사용하면 반드시 진행 방향의 전륜이 １차정전압을 한 후，후륜이 진동을 긁을 수 있기 때문에 크랙（crack）의 발생이 적어집니다．
