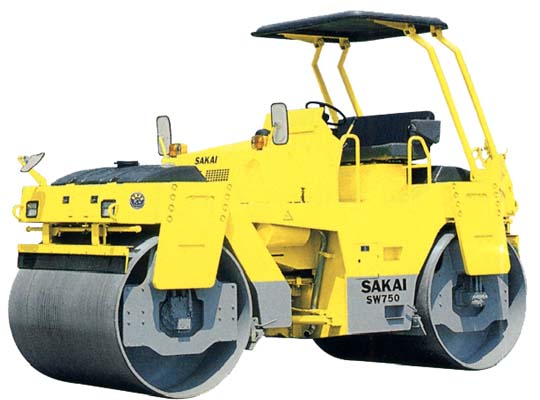

모델
: SW750B
| 형식 |
SW750B
（２분할 롤（roll） 형） |
| 운전 질량 (kg) |
9,950 |
| 기계 질량 (kg) |
9,350 |
|
배분 중량 |
운전 질량 F/R (kg) |
4,800/5,150 |
| 기계 질량 F/R (kg) |
4,500/4,850 |
|
정선압 |
운전 질량 F/R N/cm(kgl/cm) |
280/301(28.6/30.7) |
| 기계 질량 F/R N/cm(kgl/cm) |
263/283(26.8/28.9) |
|
기진 성능 |
기진력 L/H kN(kgf) |
59/78(6,000/8,000) |
| 진동 삭 Hz(vpm) |
50(3,000) |
|
주행성 능 |
주행 속도(전후진 등속) km/h |
0∼3.5 0∼6 0∼8 0∼5 |
| 최소 회전 반경 (m) |
5.4 |
| 등판 능력 (도) |
16 |
|

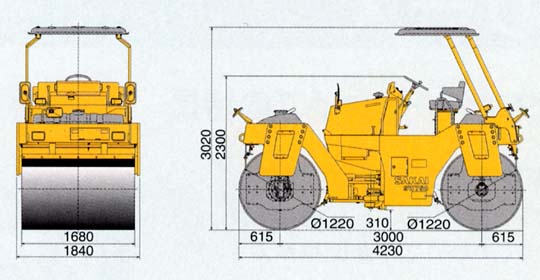

치수 |
전체 길이×전폭×전체 길이 (mm) |
4,230×1,840×3,020 |
| 축거 (mm) |
3,000 |
| 탬핑 폭 (mm) |
1,680 |
| 커브（curve） 클리어런스 |
810 |
| 최저 지상 고 (mm) |
310 |
|
기관 |
명칭 |
이스지·"DD-4BG1T"디젤 엔진（diesel-engine） |
| 형식 |
수냉 4 사이클（cycle） 직렬 립형직분식，과급기 부착 |
| 총 행정 용적 (cc) |
4.3 리터（litre）(4.329) |
| 규격 출력 kW(PS)/rpm |
77(105)/2,300 |
|
동력 전달 장치 |
변속기 |
정 유압 변속기 |
| 변속 단삭 |
３단 전환 및정 유압에 의한 무단 변속 |
| 종 감속기 |
유성 기어 |
|
기진 장치 |
동력 전달 |
정유압식 |
| 기진기 |
１축 편심 가변 식 |
| 장치 위치 |
전륜 및 후륜의 동 내부 |
|
차륜 장치 |
용도 |
전륜：진동 및 구동 후륜：진동 및 구동 |
| 전륜 치수(지름×폭) (mm) |
1,220×1,680（２분할） |
| 후륜 치수(지름×폭) (mm) |
1,220×1,680（２분할） |
| 브레이크（brake） 장치 |
기계식 습식 다판식 |
| 조향 장치 |
아치큐레토 식（요동 병용），유압식 |
| 살수 장치 |
압송 식 |
| 물약 분무 장치 |
－ |
|
물·기름류의 용량 |
연료 탱크（tank） |
250 리터（litre） |
| 살수 용수 탱크（tank） |
300×2 리터（litre） |
