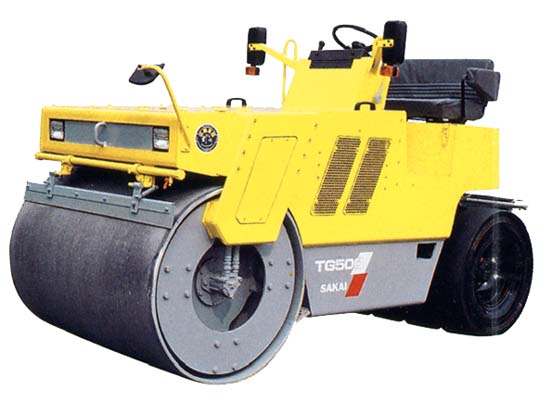

모델
: TG500
| 형식 |
TG500 |
| 총 중량 (kg) |
3,900 |
| 자중 (kg) |
3,660 |
|
배분 중량 |
총 중량 F/R(kg) |
2,560/1,340 |
| 자중 F/R(kg) |
2,400/1,260 |
|
정선압 |
총 중량 F/R(kg/cm) |
19.0/- |
| 자중 F/R(kg/cm) |
17.8/- |
|
기진 성능 |
기진력 (kg) |
4,300 |
| 진동 삭 (vpm) |
3,200 |
주행 속도
（전후진 등속） (km/h) |
L:0∼8.5
H:0∼15 |
| 최소 회전 반경 (m) |
4.9 |
| 등판 능력 (도) |
22 |
|

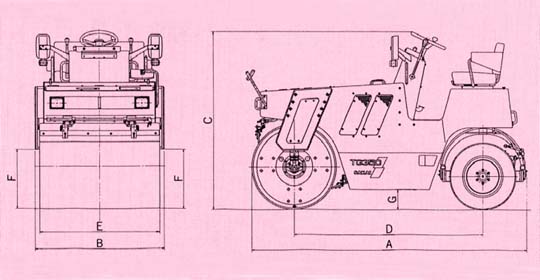

치수 |
전촌 A×B×C (mm) |
3,175×1,460×1,880 |
| 축거Ｄ (mm) |
2,200 |
| 탬핑 폭 Ｅ (mm) |
1,350 |
| 커브（curve） 클리어런스 |
680 |
| 최저 지상 고Ｇ (mm) |
240 |
|
기관 |
명칭 |
쿠보타"V1512-KA"디젤 엔진（diesel） |
| 형식 |
４ 사이클（cycle），수냉 머리 위 변，직렬 와류실 식 |
| 총 배기 량 (cc) |
1,499 |
| 규격 출력 (PS/rpm) |
27.5/2,300 |
|
동력 전달 장치 |
변속기/변속 단삭 |
정 유압 변속기/2단 전환 및정 유압에 의한 무단 변속 |
| 역전 장치 |
가변 용량형 펌프（pump）의 유 토출 방향의 변환에 의한다 |
| 종 감속기 |
유성 기어 식 |
|
기진 장치 |
동력 전달 |
정유압식 |
| 기진기 |
１축 편심 식 |
| 장착 위치 |
전륜 동 내부 |
|
차륜 장치 |
용도 |
전륜：진동 및 구동
후륜：조향 |
| 전륜 치수(지름×폭)(mm) |
950×1,350 |
| 후륜 치수(지름×폭)(mm) |
~ 갯수 7.50-16-6PR×4 |
|
제동 장치 |
주브레이크(brake) |
정 유압 브레이크（brake）기계식 습식 다판 브레이크 |
| 주차 브레이크（brake） |
유압식 |
| 조향 장치 |
유압식 |
| 살수 장치 |
압송 식 |
| 물약 분무 장치 |
압송 식 |
|
물·기름의 용량 |
연료 탱크（tank） |
47 리터（litre） |
| 살수 용수 탱크（tank） |
240 리터（litre） |
