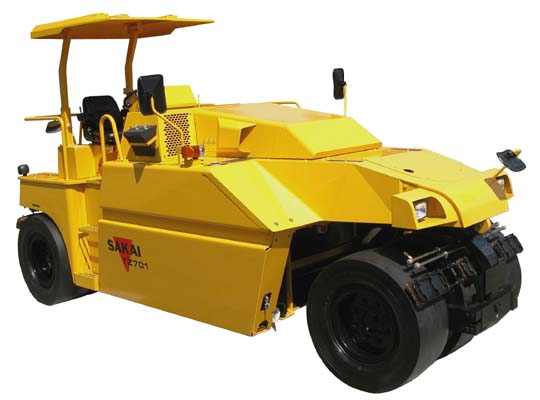

건설기계 SAKAI 로라장비

모델 : TZ701

형식			TZ701
운전 질량 (kg)			15,000(수　S 밸러스트（ballast） 부)
기계 질량 (kg)			9,000
질량 배분	운전 질량／기계 질량 (kg)	전륜	6,400/3,550
		후륜	8,600/5,450
타이어（tire） 배분 질량	운전 질량／기계 질량 (kg) （１개당）	전륜	2,135/1,185
		후륜	2,150/1,360
밸러스트（ballast） 질량	수 (kg)		4,000
	철 (kg)		2,000(옵션（option）)
주행 속도 (km/h)			１속： 0∼12　２속： 0∼24
최소 회전 반경 (m)			6.3
등판 능력 (도)			23
탬핑 폭 (mm)			2,275

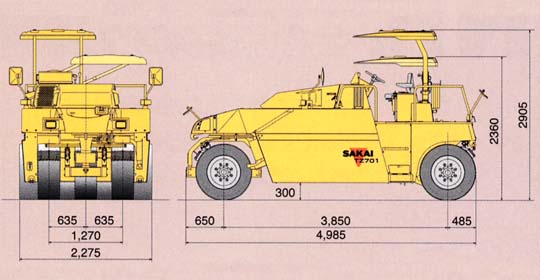

치수	전체 길이×전폭×전체 길이 (mm)		4,985×2,275×2,905
	전체 길이 (캬노피 절첩식 때) (mm)		2,360
	축거 (mm)		3,850
	최저 지상 고 (mm)		300 (철 밸러스트（ballast） 부：190)
	오버랩（overlap） (mm)		55
기관	명칭		히노 W04D-TG 디젤 엔진（diesel-engine）
	형식		수냉４ 사이클（cycle） 직렬 직분식 과급기 부착
	총 행정 용적 Ｌ(cc)		4.00(4,009)
	규격 출력 kW(PS)/min^-1 (rpm)		70 (95)/2,100 (2,100)
동력 전달	변속기		정 유압 변속 (２ 단계)
	종 감속기		휠（wheel） 모터（motor） 직접 구동
차륜 장치	타이어（tire） 치수		14/70-20-12PR(OR)
	타이어（tire） 갯수		전륜３개 　후륜４개
	지지 방식	전륜	요동식（상하 가동 량±85mm）
		후륜	고정식
제동 장치	주브레이크(brake)		유압식 내부 확장 식（유압 배력 식）
	주차 브레이크（brake）		기계식 습식 다판식
조향 장치			전유압식（전륜 조향）
탱크（tank） 용량	연료 탱크（tank）		100 리터（litre）
	살수용 탱크（tank）		4,000 리터（litre）
	물약 탱크（tank）		20 리터（litre）

관계 법규 등	●건설 기계 구조 규격
	●도로운송차량법에 의한 보안 기준대형 특수 자동차）
	●초 저소음형 건설 기계
	●제 ２차 배기 가스 대책 형



		（앞쪽）（뒤쪽）
